Resina acrilica a base d'acqua per architetture in legno e rivestimenti metallici

Resine acrilica a base d'acqua per architetture in legno e rivestimenti metallici

WL-5200 è una resina acrilica a base di acqua autoincrociata con basso MFFT e buone proprietà antiadesione, resistenza all'alcol, resistenza al calore, alta durezza, alta impermeabilità,e traspirante, adatto al legno, architettura e rivestimenti metallici.

1. INTRODUZIONE

1. WL-5200 èsenza metalli pesanti, ftalati, formaldeide e APEOSi tratta di un prodotto ecologico e conforme alle normative mondiali in materia di salute e ambiente.
2. WL-5200 è un'emulsione acrilica per formulareun componentePrimari e rivestimenti trasparenti e pigmentati.
3. I rivestimenti basati su WL-5200 forniscono una bassa temperatura minima di formazione della pellicola (MFFT) e buone proprietà antiadesione.
4. Sfruttando i promotori di adesione aggiunti durante la fase di polimerizzazione, WL-5200 fornisce buone adesioni su vetro, legno, ceramica, superfici R / C e metalli.Può fornire una pellicola con buona durezza quando il rivestimento viene asciugato a temperatura ambiente.
5. Le formulazioni preparate da WL-5200 presentano buone proprietà di livellamento e di bassa schiumatura, che consentono di applicarle mediante spruzzatura o spazzolamento su diversi substrati.
6. WL-5200 può essere facilmente addensato con addensanti normali, come HEUR, HASE e addensanti cellulosici.È consigliabile iniziare con un livello inferiore di addensante (forse metà o 1/3 del livello iniziale a seconda della vostra esperienza), lasciare che la formulazione si stabilizzi durante la notte e quindi regolare la viscosità finale.
7. Caratteristiche chiave e benefici:

1. Temperatura minima di formazione di pellicola bassa (MFFT)
2. Proprietà antiadesione iniziale
3. Ottima resistenza alle temperature
4. Permettere rivestimenti ad alto lucido
5. Alta durezza del film
6. Buona resistenza all'acqua e all'alcol

1. Caratteristiche fisiche tipiche:
   1. Apparizione Emulsione bianca
   2. Ingrediente principale ️ Copolimero acrilico
   3. Non volatile (%) 38 ± 1,0 % (forno elettrico; 120 °C/2 ore)
   4. Valore di pH a 25°C 8,8 ± 0.5
   5. Viscosità a 25°C < 50 cps
   6. MFFT 8~12°C

Formulazione delle scorte per rivestimenti su ceramica

1. Gli ausili di coagulazione e di umidificazione devono essere diluiti con l'acqua di cui al punto 5 in una miscela che viene poi lentamente aggiunta all'emulsione polimerica di cui sopra durante la miscelazione.

Rivestimento bianco per ceramiche

1. Preparazione di TiO₂dispersione

1. Preparazione di rivestimento bianco

Rivestimento luminoso per ceramiche

1. Preparazione della dispersione luminosa in polvere

1. Preparazione di rivestimento luminoso

1. Top coat per ceramiche

1. Condizioni di rivestimento per la ceramica

1. Viscosità: Ford #4 cup, 34 ± 4 sec
2. Procedura:
   1. Utilizzando un rivestimento a spruzzo per applicare il rivestimento di base del colore preparato al punto 3️ o ️4L'épaisseur del rivestimento dipende dalle esigenze dell'utilizzatore finale per quanto riguarda la pienezza del rivestimento.
   2. Lasciare asciugare il rivestimento di base per 2 ore per il rivestimento successivo.
   3. Per migliorare la lucentezza del rivestimento, si deve lucidare leggermente il rivestimento di base.
   4. Se l'aspetto del primo strato di base non è abbastanza liscio/pieno, applicare il secondo strato di base.
   5. Asciugare il secondo strato di base per altre 2 ore a temperatura ambiente e lucidare il 2ⁿcopertura di base dopo l'essiccazione.
   6. Applicare il rivestimento superiore preparato con la formulazione di cui al punto ??5- Sì.
   7. Lascia il 1^stasciugarlo a temperatura ambiente per 2 ore e poi lucidarlo.
   8. Se l'aspetto del rivestimento non è sufficientemente lucido, applicare un altro rivestimento superiore ripetendo la procedura 6 e 7.
   9. Asciugare il rivestimento finale in forno a 40°C per 24 ore o a temperatura ambiente per 48 ore prima di imballare.

Primo anti ruggine ecologico a base d'acqua

1. I punti 2, 3, 4, 5, 6 e 7 sono macinati e dispersi insieme con un modello di macinatura conica fino a quando la dimensione delle particelle è < 60 μm.
2. L'aiuto di coagulazione (articolo 8) viene lentamente aggiunto alla resina (articolo 1) durante la miscelazione.a)I punti 9 e 10 sono poi aggiunti separatamente e lentamente alla miscela preparata sopra menzionata, agitando delicatamente per completare la formulazione.

Condizioni e prestazioni del rivestimento

1. Strumenti per il rivestimento: pistola di spruzzatura a alimentazione gravitazionale, orifizio: 2,5 mm.
2. Attenzione prima di applicare il rivestimento: mescolare bene la formulazione prima di applicare lo spray.
3. Procedura:
   1. Utilizzando il metiletilchetone (MEK) per degresare la superficie della piastra di acciaio sottoposta a prova.La superficie viene quindi nuovamente pulita da MEK prima del rivestimento.
   2. La superficie preparata con la procedura di cui al punto1è spruzzato con la pistola di spruzzo di cui al punto (ALo spessore del rivestimento è di 120 ~ 160 μm.
   3. Il rivestimento viene quindi asciugato in forno a 50°C per 60 minuti.

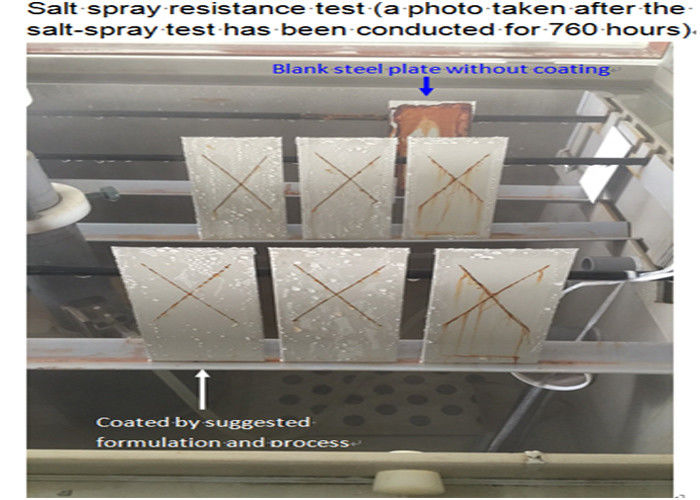

4. Performance del rivestimento

• Nota: questi suggerimenti e dati si basano su informazioni che riteniamo affidabili.le condizioni e i metodi di utilizzo dei nostri prodotti sono al di fuori del nostro controlloSi raccomanda che l'utente potenziale determini l'idoneità dei nostri materiali e suggerimenti prima di adottarli su scala commerciale.
