Aspetto: | Liquido viscoso di Brown | Materia non volatile (%): | 74±2.0 |
---|---|---|---|
Viscosità (25℃, mPa.s): | ≤200 | Nome: | Resina a base d'acqua del poliestere |
Evidenziare: | epossiresina solubile in acqua,Epossiresina portata dall'acqua,Una componente Ester Resin a resina epossidica portata dall'acqua |

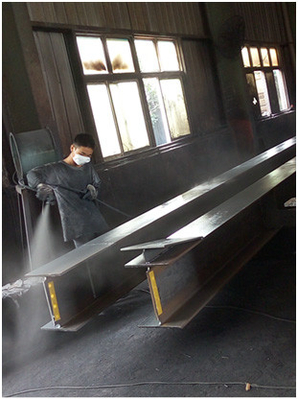

Iniettore e soprabito a resina epossidica portati dall'acqua di Ester Resin For Red Oxide
I pannelli di acciaio dolce sono stati ricoperti di resina a resina epossidica solubile in acqua WL-172B dell'estere e la loro prestazione è stata valutata controllando l'adesione, la durezza di graffio e di tensione, la curvatura e le resistenze all'urto. Le proprietà di resistenza della corrosione dei rivestimenti sono state valutate dallo spruzzo di sale, la spettroscopia elettrochimica dell'impedenza. È osservato che questo estere a resina epossidica ha migliori proprietà meccaniche ed anticorrosive che il resto dei polimeri solubili in acqua.
Un iniettore e un soprabito del minio fatti della resina a resina epossidica solubile in acqua WL-172B dell'estere hanno ad alto rendimento, la unico componente, rapido-asciutta, preventivo della ruggine formulato per uso sui substrati ferrosi del metallo. Fornisce la resistenza della corrosione per sia le superfici d'acciaio interne che esteriori. substrati ferrosi del metallo quali acciaio per costruzioni edili, le inferriate, le attrezzature ed il macchinario. È formulato per fornire la resistenza durevole della corrosione e della ruggine su varie superfici di metallo interne ed esteriori e può essere superiore ricoperto d'a base d'acqua o alchide/rivestimenti oleosi. Questo iniettore offre la copertura eccellente, si sparge uniformemente, resiste a incurvarsi, è abrasione resistente e fornisce la durevolezza insuperata.
Proprietà del prodotto:
Composizione nella resina:
Resina portata dall'acqua, cosolvent, neutralizzatore
Dati tipici:
Oggetto | WL-172B | Metodo di prova |
Aspetto | Liquido viscoso di Brown | Osservazione visiva |
Materia non volatile (%) | 74±2.0 |
GB/T1725-2007 (℃ di 30min@120) |
Viscosità (25℃, mPa.s) | ≤200 |
GB/T 21059-2007 Viscosimetro rotazionale NDJ-79 Diluisca con PM dal rapporto di 1:1, quindi dalla prova |
Resina a resina epossidica portata dall'acqua di raccomandazione dell'estere di rendimento elevato di WL-172B
Iniettore rosso dell'ossido di ferro di WL-172B
Formula di riferimento:
1 | WL-172B |
2 | N, N-DMEA |
3 | Acqua deionizzata |
4 | Agente di dispersione |
5 | Antischiuma |
6 | Attapulgite |
7 | Ossido di ferro rosso |
8 | Solfato di zinco |
9 | Solfato di bario precipitato |
10 | Acqua deionizzata |
11 | WL-172B |
12 | N, N-DMEA |
13 | Essiccatore |
14 | Nitrito di sodio |
15 | Acqua deionizzata |
16 | Emolliente del substrato |
17 | Addensatore |
Caratteristiche di funzionamento:
No. | Elemento della prova | Dati di prova | Norma della prova |
1 | Aspetto originale della pittura | Nessun grumo, si mescola uniformemente | Osservazione visiva |
2 | Dipinga il colore del film | Colore rosso del ferro | Osservazione visiva |
3 | Viscosità originale della pittura (25℃) Ku | 80-90 | GB/T9269-2009 |
4 | pH | 8-9 | GB8325-1987 |
5 | Μm di finezza | <35 | GB/T6753.1-2007 |
6 | Contenuto non volatile % della materia | 48 | GB/T1725-2007 |
7 | Tempo di essiccamento superficiale | ≤20min | GB1728-79 |
8 | Tempo d'essiccamento duro | ≤5hours | GB1728-79 |
9 | Lucentezza | 10 | GB/T9754-2007 |
10 | Durezza (metodo della matita) | HB | GB/T6739-1996 |
11 | Flessibilità | 1mm | GB/T6742-2007 |
12 | Resistenza all'urto kg.cm | 50 | GB/T1732-1993 |
13 | Durezza del doppio pendolo | 0,58 | GB/T1730-2007 |
14 | Adesione (metodo tagliato trasversalmente) | 1grade | GB/T9286-1998 |
15 | Stabilità di stoccaggio | 50℃*4 settimane, nessuna margotta, nessuna sedimentazione | — — — — |
Io
resistenza all'acqua di iniziale rossa dell'iniettore dell'ossido di Ron
Substrato: latta
Spessore di film: 23±3μm
Tempo | Acqua che infradicia i dati di prova |
Asciugar all'ariae 24 ore | 48hours nessun anomalie |
Asciugar all'ariae 72hours | 96hours nessun anomalie |
Asciugar all'ariae 168hours | 168hours nessun anomalie |
Proprietà corrosive anti- dell'iniettore rosso dell'ossido di ferro
Substrato: piatto di acciaio al carbonio
Spessore di film: 45±5μm
Oggetto | Dati di prova |
Resistenza della nebbia del sale | 72hours nessun anomalie |
Resistenza dell'acqua salata | 120hours nessun anomalie |
Iniettore rosso dell'ossido di ferro di WL-172B
Formula di riferimento:
1 | WL-172B |
2 | N, N-DMEA |
3 | Acqua deionizzata |
4 | Agente di dispersione |
5 | Antischiuma |
6 | Attapulgite |
7 | Biossido di titanio |
8 | Nero di carbonio |
9 | Solfato di bario precipitato |
10 | Acqua deionizzata |
11 | WL-172B |
12 | N, N-DMEA |
13 | Essiccatore |
14 | Acqua deionizzata |
15 | Emolliente del substrato |
16 | Addensatore |
Caratteristiche di funzionamento:
No. | Elemento della prova | Dati di prova | Norma della prova |
1 | Aspetto originale della pittura | Nessun grumo, si mescola uniformemente | Osservazione visiva |
2 | Dipinga il colore del film | Grigio | Osservazione visiva |
3 | Viscosità originale della pittura (25℃) Ku | 80-90 | GB/T9269-2009 |
4 | pH | 8-9 | GB8325-1987 |
5 | Μm di finezza | <30 | GB/T6753.1-2007 |
6 | Contenuto non volatile % della materia | 48 | GB/T1725-2007 |
7 | Tempo di essiccamento superficiale | ≤3min | GB1728-79 |
8 | Tempo d'essiccamento duro | ≤16hours | GB1728-79 |
9 | Lucentezza | 90-92 | GB/T9754-2007 |
10 | Durezza (metodo della matita) | HB | GB/T6739-1996 |
11 | Flessibilità | 1mm | GB/T6742-2007 |
12 | Resistenza all'urto kg.cm | 50 | GB/T1732-1993 |
13 | Durezza del doppio pendolo | 0,4 | GB/T1730-2007 |
14 | Adesione (metodo tagliato trasversalmente) | 1grade | GB/T9286-1998 |
Alta lucentezza Gray Topcoat Hardness Increase
Substrato: lastra di vetro di vetro
Spessore di film: 23±3μm
Temperatura ambiente: 25±5℃
Umidità ambientale: 50±2%
Durezza del doppio pendolo (lastra di vetro di vetro) | ||
Tempo | Essiccatore 0,52% | Essiccatore 0,85% |
24 ore | 0,19 | 0,22 |
48hours | 0,25 | 0,27 |
72hours | 0,28 | 0,32 |
120hours | 0,53 | 0,53 |
Alta lucentezza Gray Topcoat Initial Water Resistance
Substrato: latta
Spessore di film: 23±3μm
Tempo | Macerazione dell'acqua prima dell'adeguamento | Macerazione dell'acqua dopo l'adeguamento |
Asciugar all'ariae 24 ore | 24 ore nessun anomalie | 48hours nessun anomalie |
Asciugar all'ariae 72hours | 44hours nessun anomalie | 56hours nessun anomalie |
Asciugar all'ariae 168hours | 96hours nessun anomalie | 144hours nessun anomalie |
